SCHEDE DEI MODELLI
|
|
Tipo 20 A |

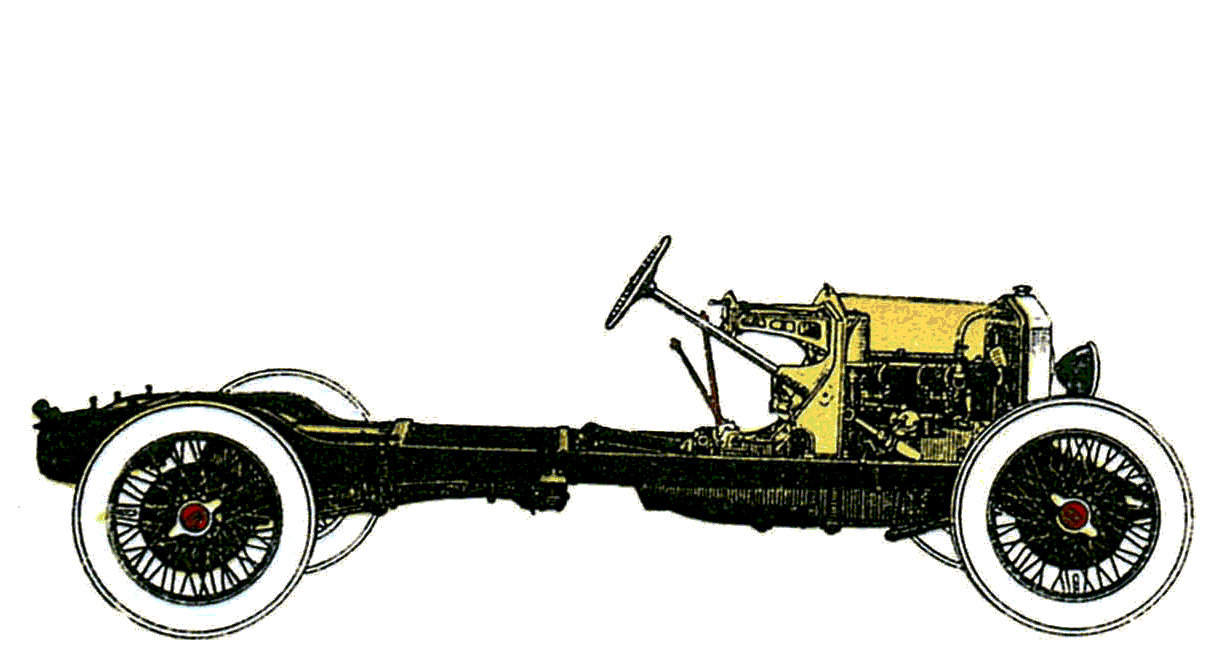

Lo chassis "20 A" è lo chassis ideale per il gran turismo, per le sue altissime qualità tecniche, per l'eleganza e la distinzione della linea, per la velocità che può realizzare, per il comfort della sua sospensione, per la potenza progressiva dei freni sulle quattro ruote, e permette agevolmente qualsivoglia tipo di carrozzeria, dal torpedo al landaulet, alla lussuosa guida interna... Vedi anche il volantino originale |
|
|
|
|
|
|
|
Il
tipo 30 gran sport, carrozzato torpedo 4 posti, rappresenta
la macchina velocissima, e la più resistente desiderabile;
eccelle per l'elevatissimo rendimento, per la magnifica
ed immediata ripresa, per l'eccezzionale velocità veramente
pratica e realizzabile data la perfetta tenuta della
strada, ed i potentissimi e progressivi freni sulle
quattro ruote... |
|
|
|
|
|
|
|
CHASSIS - In lamiera di acciaio stampato, ristretto avanti, rialzato dietro ed abbassato nel mezzo. MOLLE - In acciaio speciale molto lunghe; quelle posteriori rese libere da qualunque sforzo di spinta con accoppiamento al telaio a mezzo di staffe. MOTORE - a quattro tempi, monobloc, 4 cilindri. Alesaggio 80 mm. Corsa 120 mm. Valvole tutte da una sola parte. Vedi anche il volantino originale |
|
|
|
|
|
|
|
MOTORE: A quattro tempi - Alesaggio mm. 85, Corsa mm. 120 - quattro cilindri verticali, monoblocco di ghisa. - Valvole intercambiabili tutte da una sola parte. - Albero a gomiti di grandi dimensioni con tre supporti in snodo da evitare qualsiasi vibrazione. - Iliclle d'acciaio stampato. - Pistoni in ghisa speciale. Vedi anche il volantino originale |
|
|
|
|
|
|

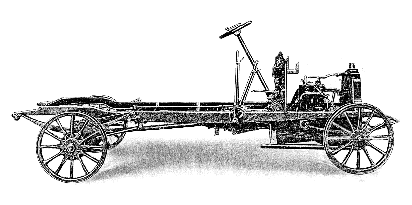

Il Tipo 10 HP di 1.018 cc con cambio a tre rapporti più retromarcia, prematuro tentativo di vettura utilitaria, è stato progettato e realizzato negli stabilimenti Gnome et Rhône. |
|
|
|
|
|
|

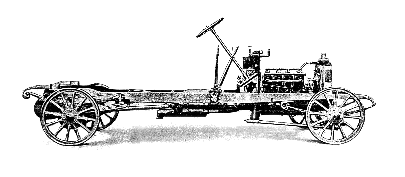

Nel 1921 il modello 4 DS di 2.724 cc, una versione modificata del tipo 4 DC, con caratteristiche prettamente sportive e una velocità di 140-150 km/h, continua la produzione agonistica, che assumerà una connotazione ancora più importante per la Casa automobilistica. |
|
|
|
|
|
|
Di poco inferiore a 2.000 cc (1.995 cc), il motore a
quattro cilindri, fusi in un solo blocco di ghisa con testa riportata, alloggia
nella parte superiore i tre supporti dell’albero a cammes che comanda a mezzo di
bilancieri le valvole intercambiabili. Il funzionamento è reso silenzioso da speciali
ugualizzatori del movimento, posti sull’albero delle cammes, quest’ultimo
comandato, unitamente alla pompa dell’acqua, al magnete, alla ventola di
raffreddamento e alla dinamo, dall’albero verticale a mezzo di ingranaggi
elicoidali, sul cui prolungamento è montata la pompa dell’olio per la
lubrificazione sotto pressione. L’accensione è data da un magnete ad alta
tensione, con anticipo a mano sul volante di direzione. Il carburatore è
automatico, con comando a pedalino o anche manuale. Il raffreddamento è
ottenuto con circolazione di acqua a pompa centrifuga e radiatore con ventilatore.
La frizione, a secco, è composta da un solo disco, con molle multiple sulla

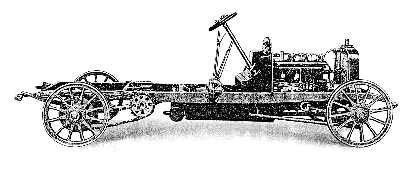

periferia dello spingidisco. Il cambio di velocità è a quattro rapporti e marcia indietro su trains balladeurs, con quarta in presa diretta e leva di comando al centro. La trasmissione è ad albero, con un solo cardano e coppia posteriore, a dentatura spiroidale Greason. Il ponte posteriore è in acciaio stampato. I freni a pedale sulle quattro ruote, quello a mano sulle ruote posteriori o sulla puleggia del cambio. Il telaio in profilato d’acciaio a C da 3 mm si avvale di sospensioni ad assali rigidi, con molle a balestra semiellittiche. Vedi anche le competizioni |
|
|
|
|
|
|
|

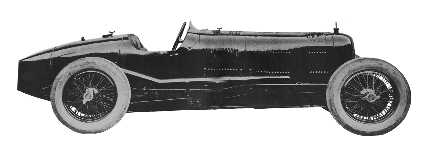

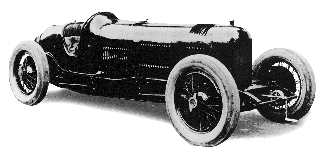

Nel maggio del 1924, la Diatto e Alfieri Maserati realizzano
una vettura da Grand Prix, un 8 cilindri in linea, le cui caratteristiche
principali sono: alesaggio 65,5 mm, corsa 74 mm, cilindrata 1.995 cc;
inizialmente vengono usati pistoni in elektron subito sostituiti con altri in
alluminio. La testata smontabile è in alluminio con calotte riportate in
acciaio. Il blocco cilindri, anch’esso in alluminio con canne in acciaio
avvitate. Le bielle sono tubolari, con due alberi a cammes in testa comandati
da ingranaggi cilindrici. Le prime prove vengono eseguite ad alimentazione
atmosferica con due o quattro carburatori in bronzo Zenith diametro 16. Il peso
del motore è di 156 kg. Il motore viene installato su un telaio Tipo 20 S e, con
questa vettura, Alfieri Maserati vince alla Parma-Poggio di Berceto.
Successivamente viene montato un compressore tipo Roots con due carburatori
Memini sotto pressione, a valle del compressore. Con una speciale miscela a base di benzina Avio e una piccola quantità di benzolo, si ottengono potenze dell’ordine dei 150 HP. Vedi anche le competizioni |
|
|
|
|
)
)
)
)
)
)
)
